散熱器及風扇


(A)鋁擠型散熱器(Aluminum Extruded Heat Sink)型別及價目。

    這是最普通最經濟的方式。通常都與風扇配合,以增強散熱效果,減少體積與重量 ,成本也因此跟著降低。缺點是風扇帶來噪音。風扇故障率較高。風扇的方向可直吹或側吹散熱器。 直吹方式效果最佳。風扇入風口與散熱器出風口要有區隔,以防出風口的熱風回流到風扇入風口,因而降 低散熱效果。

型號及訂價
型號 寬(mm) 高(mm) 長(mm) 訂價(NT)
K238 (鋁板) 40.0 12.0 40.0 $52-
80.0 $68-
K184 41.0 30.0 41.0 $28-
58.0 $36-
82.0 $50-
K200 51.0 23.0 51.0 $52-
102.0 $103-
K402 56.5 40.0 56.5 $45-
113.0 $90-
K457 58.0 40.0 58.0 $59-
116.0 $115-
K121 65.7 60.0 65.7 $107-
131.4 $214-
K330 74.0 30.0 74.0 $72-
128.0 $111-
148.0 $131-
K347 77.26 38.0 77.26 $104-
154,52 $200-

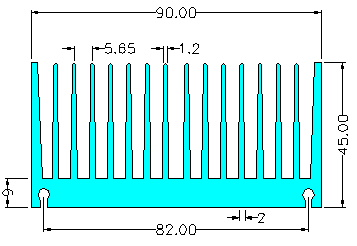

K413 90.0 45.0 90.0 $120-
180.0 $223-

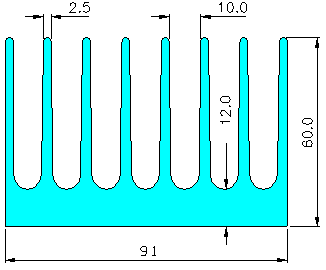

K139 91.0 60.0 91.0 $156-
182.0 $312-
K122 100.5 40.0 100.5 $133-
201.0 $263-
K126 140.0 60.0 140.0 $341-
280.0 $632-
K149 141.0 24.0 141.0 $225-
282.0 $446-

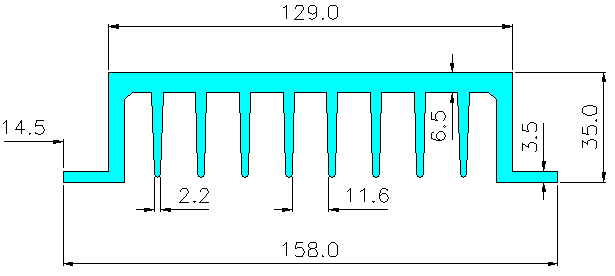

K197 158.0 35.0 158.0 $300-
316.0 $594-

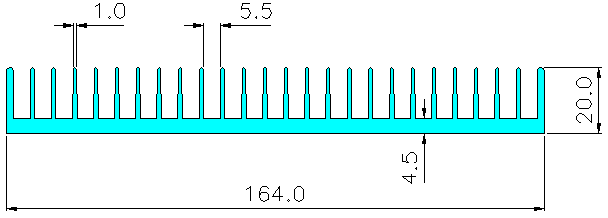

K177 164.0 20.0 164.0 $159-
328.0 $303-
K832 180.0 61.0 180.0 $538-
360.0 $1060-

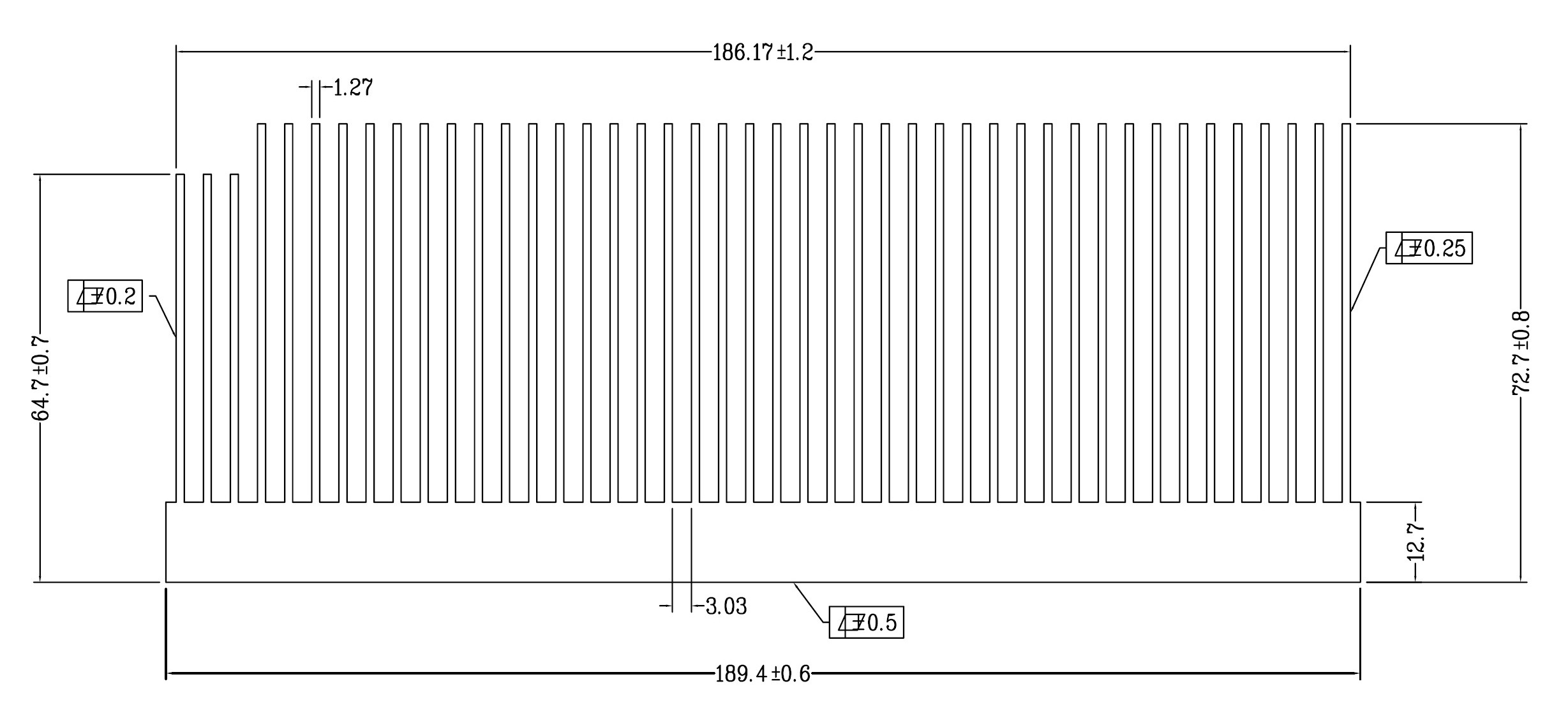

K920 189.4 72.7 189.4 $918-
378.8 $1818-

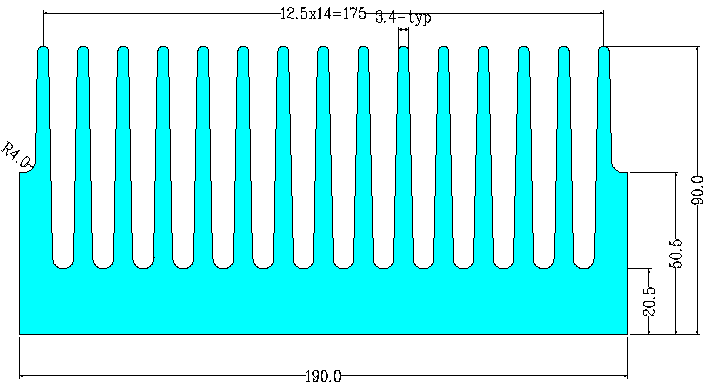

K756 190.0 90.0 190.0 $1231-
380.0 $2437-
K153 100.0 100.0 100.0 $375-
200.0 $713-

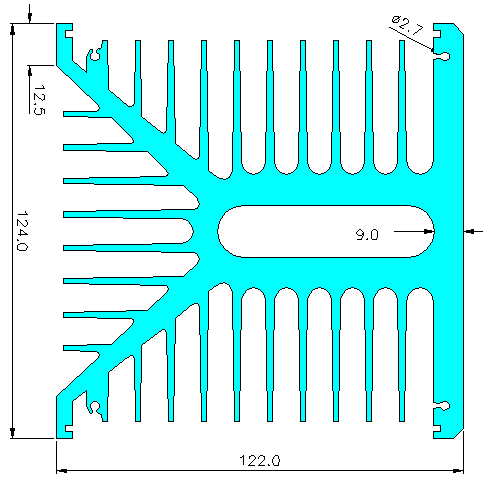

K198 124.0 122.0 124.0 $494-
248.0 $939-
K379 198.0 10.16 特價出清 特價出清-
400.0 $150-

本價目最近一次更新日期2016年10月



K238 K184 K200 K402

K457 K121 K330 K347

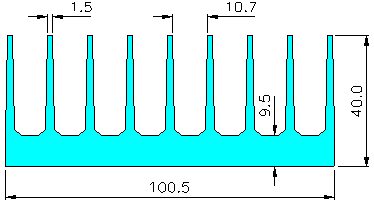

K413 K177 K139 K122

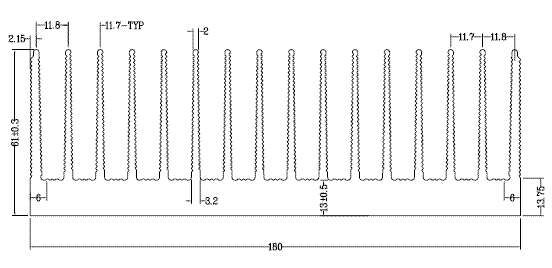

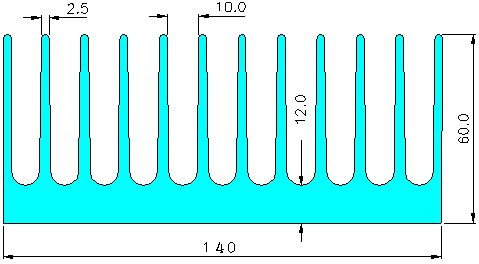

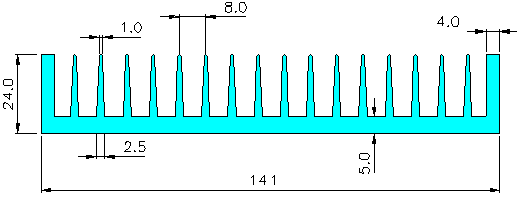

K126 K149 K832 K756

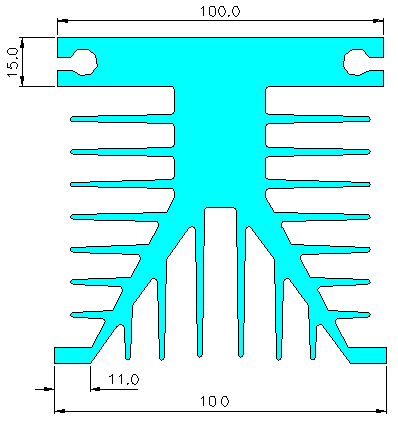

K153 K198   K920

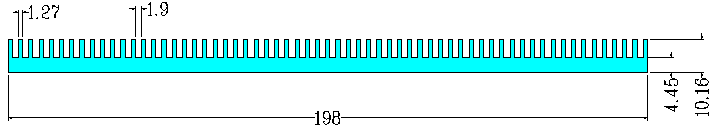

K197     特價出清  K379

 瀏覽 全冊散熱器型錄

以上型號及長度是本公司經常備有庫存的貨品。如需特殊長度,可另行裁剪。

以上十七種型號如未能符合你的需要,請瀏覽全冊散熱器型錄。

以上所列訂價是一般未稅零售價。如果數量金額較多,可享有折扣優待。

集冷器與散熱器是同樣的東西。只因用於冷面,所以用不同名稱加以區別。

 鋁擠型散熱器 K126 鋁擠型散熱器 K121  鋁擠型散熱器 K171 鋁擠型散熱器 K122  鋁擠型散熱器 K122(陽極處理)
K126
K121
K171
K122
K122陽極處理

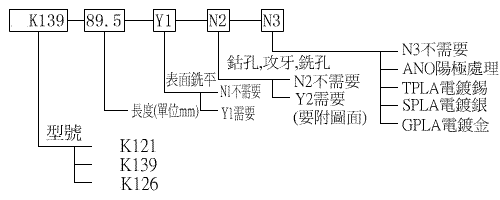

(B)鋁擠型散熱器的編碼

鋁擠型散熱器的編碼

如果你欲購K139的散熱器,長度89.5mm,表面要銑平,不需要鑽孔攻牙銑孔,也不需要表面處理。那麼它的正確編號為

鋁擠型散熱器的料號

(C)你可能不知道

散熱器表面與致冷晶片要緊密貼合,才能發揮致冷效果。因此散熱器表面的平面度是非常重要。鋁擠型散熱器表面的平面度是不夠精密的。因此需要經過CNC銑床,把表面銑平。

經過CNC銑床處理後,它的平面度雖然改善許多。但是在顯微鏡下檢驗,表面還是會有很多微小的凹洞。塗抹薄薄一層散熱膏,可以填補這些凹洞,提高有效的接觸面積,因此提高導熱效果。記住,散熱膏薄薄一層就好,不可塗抹太多太厚。

散熱器長度增長為二倍,散熱效果未必跟隨增加為二倍。大約只有1.5倍。

經常有人會把兩個不同款式的散熱器互相比較,想知道那種款式散熱效果比較好 。要得到正確答案並不容易。但是大致要點如下。體積愈大,散熱能力愈強。表面積愈大,散熱能力愈強。重量愈重,散熱能力愈強。

鰭片很密的散熱器 適合搭配風扇一起使用。如果不搭配風扇,效果反而不好,因為熱空氣流動的通道很小,熱氣排放反而困難。

風扇不可緊貼住散熱器。如能保持8mm至20mm的間隙,效果會比較好。

如果主體的結構是空氣對空氣,那麼集冷器不需要與散熱器一般大。一般只有散熱器的二分之一至三分之一就可以。整個主體結構的效果取決於散熱器的好壞。集冷器的影響較小。

散熱技術是一門相當專業的學問。 近年來市面出現許多超導物質、超導管。設計如與這些新科技產品搭配,必然會提昇產品競爭力。要隨時注意並吸收新科技的東西。

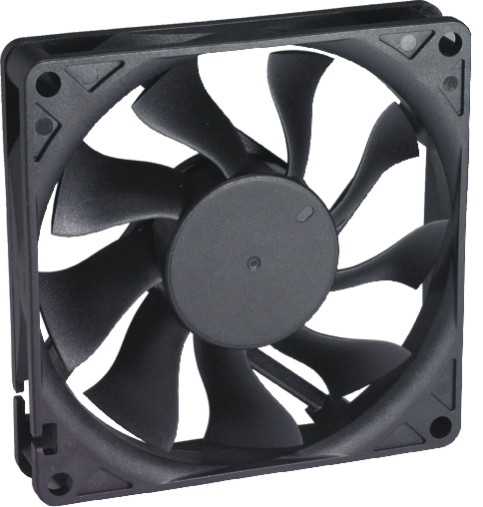

(D)散熱直流風扇 請參閱專屬網頁
