溫控電路


(A)美國Accuthermo公司溫控電路套組規範及價目

型號 ATEC302主溫控電路
  • 電橋式功率放大電路搭配。如有需要,一只主溫控電路盒可以同時控制多片功率放大電路。
  • 可與三種溫度感測元件搭配。熱敏電阻(thermister)、熱耦(thermocouple)、白金電阻(RTD)。使用者可任選其中一種。
  • 面板同時顯示兩組溫度(1)設定溫度(2)溫控物件現在實際溫度。
  • P.I.D.溫控方式【比例 / 積分/微分】。P.W.M.電力輸出(基頻1000Hz)。
  • 如果沒有與電腦連線,可獨立運作。可用面板的按鈕操控溫控電路,可用面板的按鈕設定各種參數。
  • 可透過RS232 / R485 / USB 三種傳輸方式與電腦連線。介面卡需另外購買。電腦可進行各樣的設定與選擇。電腦也可記錄各樣數據。電腦也可設定高低溫警報。
  • 有兩款工作電壓可以選擇。DC9~36V 或固定DC5V。由電路盒內部硬體設定決定。另外需自備DC電源。DC電源供功率放大電路使用。DC電源的電壓要配合致冷晶片的款式型號。
  • 針對致冷晶片溫度控制用途而設計。
  • P.I.D.參數自動設定功能(auto-tuning)。
  • 雙向功能【冷卻功能┼加熱功能】。

  • 相關資料:  使用操作手冊    電腦程式軟體  USB驅動程式   ATEC302比較FTC100D


訂價(台幣)

$15647--

型號 ATEC302主溫控電路附屬通訊卡

  • 圖左一:RS232通訊卡。訂價(台幣)$366-
  • 圖左二:RS485通訊卡。訂價(台幣)$366-

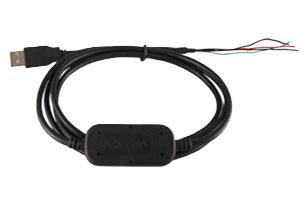

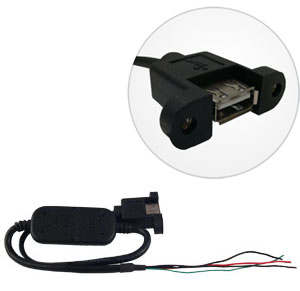

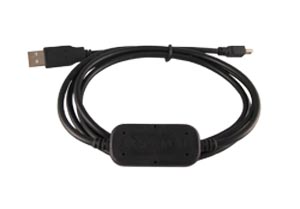

  • 圖右一:USB通訊卡,公式插座。訂價(台幣)$686-

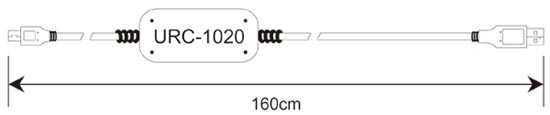

  • 圖右二:USB通訊卡,公式插座,配有面板固定套頭。訂價(台幣)$686-

訂價(台幣)





型號 FTC100D主溫控電路
  • 電橋式功率放大電路搭配。如有需要,一只主溫控電路盒可以同時控制多片功率放大電路。
  • 可與三種溫度感測元件搭配。熱敏電阻(thermister)、熱耦(thermocouple)、白金電阻(RTD)。使用者可任選其中一種。
  • 面板同時顯示兩組溫度(1)設定溫度(2)溫控物件現在實際溫度。
  • P.I.D.溫控方式【比例 / 積分/微分】。P.W.M.電力輸出(基頻1000Hz)。
  • 如果沒有與電腦連線,可獨立運作。可用面板的按鈕操控溫控電路,可用面板的按鈕設定各種參數。
  • 可透過RS232傳輸方式與電腦連線。RS232介面卡已內建在電路盒內。電腦可進行各樣的設定與選擇。電腦也可記錄各樣數據。電腦也可設定高低溫警報。(RS232連接線,用戶自備)。
  • 需自備AC110V與DC電源。AC110V供主溫控電路盒使用,DC電源供功率放大電路使用。DC電源的電壓要配合致冷晶片的款式型號。
  • 針對致冷晶片溫度控制用途而設計。
  • P.I.D.參數自動設定功能(auto-tuning)。
  • 雙向功能【冷卻功能┼加熱功能】。

  • 相關資料:  使用操作手冊    電腦程式軟體  ATEC302比較FTC100D


訂價(台幣)

$13500-

型號 FTC200主溫控電路板
  • 電橋式功率放大電路搭配。如有需要,一只主溫控電路板可以同時控制多片功率放大電路。
  • 可與三種溫度感測元件搭配。熱敏電阻(thermister)、熱耦(thermocouple)、白金電阻(RTD)。使用者可任選其中一種。
  • 可透過RS232 / R485 / USB 三種傳輸方式與電腦連線。沒有另外的操控面板。(三種傳輸方式連接線,用戶自備)。
  • 與電腦連線後,可監視溫度,設定各種參數,輸入操控程式,記錄各樣數據,設定高低溫警報等等。
  • P.I.D.溫控方式【比例 / 積分/微分】。P.W.M.電力輸出(基頻1000Hz)。
  • 需自備DC電源。主溫控電路板可由硬體設定選用電路板的DC工作電壓(1)5VDC 或 (2)7~36VDC。
  • 另需自備一組DC電源供功率放大電路使用。如果兩組DC電源 的電壓值是相同,可簡化為一組DC電源。
  • 針對致冷晶片溫度控制用途而設計。
  • P.I.D.參數自動設定功能(auto-tuning)。
  • 雙向功能【冷卻功能┼加熱功能】。

  • 相關資料:  使用操作手冊    電腦程式軟體  USB驅動程式


訂價(台幣)

$14686-

(附一片通訊卡)

型號 FTC200主溫控電路附屬通訊卡
  • 有三種款式 RS232 / R485 / USB,可由使用者任意選用。
  • 購買FTC200主溫控電路板,會免費附帶一片通訊卡。如要加購,按件計費。

訂價(台幣)

$549-




型號 FTX700D電橋式功率放大電路
  • 主溫控電路盒搭配。
  • 雙向功能【冷卻功能┼加熱功能】。
  • FET全晶式電橋電路。
  • 電橋電路板工作電壓範圍DC5V至DC36V。可以驅動DC5V至DC36V的致冷晶片。
  • 最大可承載電流30安培。
  • 最大輸出功率 700W。
  • 符合歐規RoHS要求。
  • 相關資料: 電路接線說明   實體尺寸
  •  如果選用的致冷晶片工作電壓在DC5V至DC36V之間,請選用此款功率放大電路。


訂價(台幣)

$4529-


型號 FTX300電橋式功率放大電路
  • 主溫控電路盒搭配。
  • 雙向功能【冷卻功能┼加熱功能】。
  • FET全晶式電橋電路。
  • 電橋電路板工作電壓範圍DC7V至DC15V。可以驅動DC7V至DC15V的致冷晶片。
  • 最大可承載電流12安培。
  • 最大輸出功率 180W。
  • 尺寸:3.72 inches x 2.73 inches x 1.26 inches (95 mm x 70 mm x 32 mm)。
  • 符合歐規RoHS要求。
  • 相關資料:電路接線說明
  • 如果選用的致冷晶片工作電壓在DC7V至DC15V之間,請選用此款功率放大電路。


訂價(台幣)

$3209-


型號 FTX100電橋式功率放大電路
  • 主溫控電路盒搭配。
  • 雙向功能【冷卻功能┼加熱功能】。
  • FET全晶式電橋電路。
  • 電橋電路板工作電壓DC5V。可以驅動DC0V至DC7V的致冷晶片。
  • 最大可承載電流6安培。
  • 最大輸出功率 42W。
  • 尺寸:3.01 inches x 2.03 inches x 1.25 inches (76.5 mm x 51.6 mm x 31.6 mm)。
  • 符合歐規RoHS要求。
  • 相關資料:電路接線說明
  • 如果選用的致冷晶片工作電壓在DC0V至DC7V之間,請選用此款功率放大電路。


訂價(台幣)

$3023-

 本表最近一次更新日期2016年10月



Accuthermo Technology Corp.
詳細規範資料,請參閱母廠網站

(B) 溫度感測組件規範及價目



型號 LSMN-TR2252熱敏電阻
  • 製造商:美國Accuthermo公司。
  • 電阻值2252Ω (@25℃)。
  • NTC(negative temperature coefficient)負溫度系數,-4.4%/℃。
  • 最高工作溫度150℃。
  • 溫度範圍-50℃至+150℃。精確度±0.1℃(溫度範圍0℃至+70℃)。

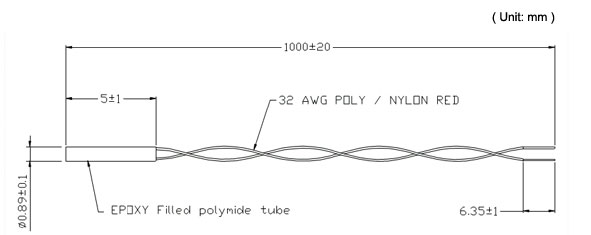

  • 相關資料: 規範   尺寸圖   溫度/電阻對照表


訂價(台幣)

線長 1公尺:900元

線長30公分:840元-

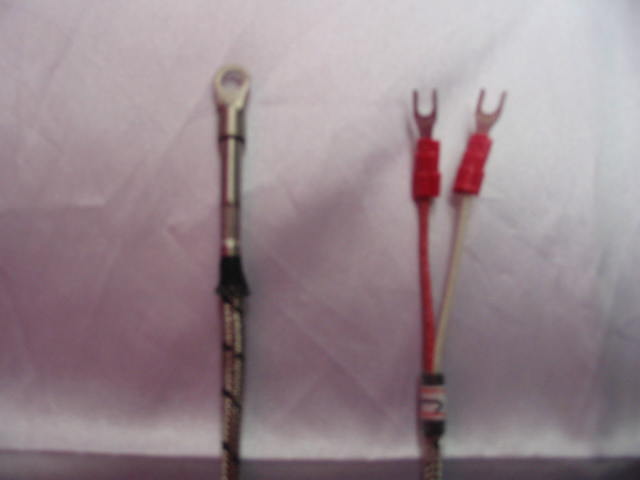

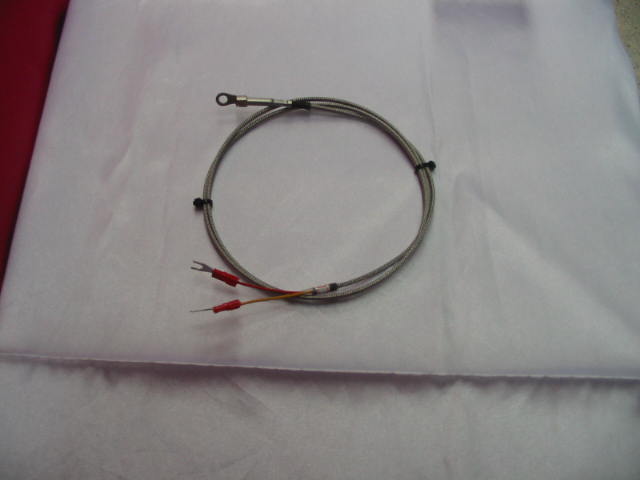

型號 J type 熱耦(thermocouple) E1-1SJU-36-B1
  • 製造商:加拿大 Nordic Sensors Inc.
  • 熱耦外型:
  • 線材:
  • 校正類別:
  • 熱耦銲接點類別:
  • 線長:0.9 m (36")
  • 線端型式:
  • 最高工作溫度:500℃ or 900°F
  • 加拿大 Nordic Sensors Inc.可以依照客戶指定的款式製造供應溫度感測組件。請入該公司網站瀏覽 。  https://thermocouple-online.com/
  • 產品目錄    E1款式詳細規範


訂價(台幣)

1860元



型號 K type 熱耦(thermocouple)  E1-1SKU-36-B1
  • 製造商:加拿大 Nordic Sensors Inc.
  • 熱耦外型:
  • 線材:
  • 校正類別:(+) Ni.-Chromium Vs. (-) Ni.-Aluminum
  • 熱耦銲接點類別:
  • 線長:0.9 m (36")
  • 線端型式:
  • 最高工作溫度:500℃ or 900°F
  • 加拿大 Nordic Sensors Inc.可以依照客戶指定的款式製造供應溫度感測組件。請入該公司網站瀏覽 。https://thermocouple-online.com/
  • 產品目錄    E1款式詳細規範


訂價(台幣)

1860元



型號 T type 熱耦(thermocouple)
  • 製造商:XXX


訂價(台幣)

XXX元

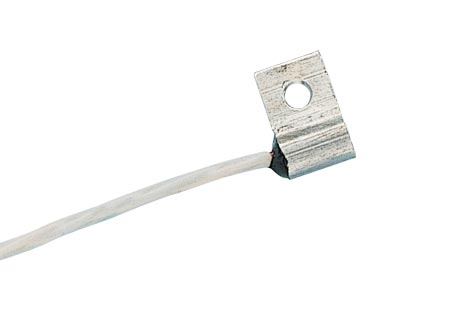

型號 RTD-830白金電阻
  • 製造商:美國OMEGA Engineering, INC.。
  • 電阻值100Ω Class “A” DIN Platinum Element。
  • 白金電阻系數:.00385 歐規(DIN or IEC)
  • 精確度歸類:Class “A”。
  • 三線式。
  • 測溫端子尺寸:8 L x 13 mm W (5⁄16” x 1⁄2”)
  • 圓孔直徑:Aluminium housing machined for #4 bolt(美規)
  • 線材:#26 AWG stranded copper wire with PFA insulation
  • 線長:1 m (40")
  • 線端型式:Miniature connector (MTP) style comes with mating connector
  • 測溫度範圍:-200℃至+850℃。
  • 相關資料: 詳細規範資料


訂價(台幣)

3200元



 本表最近一次更新日期2017年10月

Nordic Sensors Inc.
詳細規範資料,請參閱母廠網站

OMEGA Engineering, INC.
詳細規範資料,請參閱母廠網站

(C)為何要採用P.W.M.溫度控制方式?

市面上最常看到的是 On-Off 溫度控制方式。使用一只溫度感測開闢,貼附在溫度控制的物件上。當溫度到達上限時,把電切掉,當溫度到達下限時,把電切入。

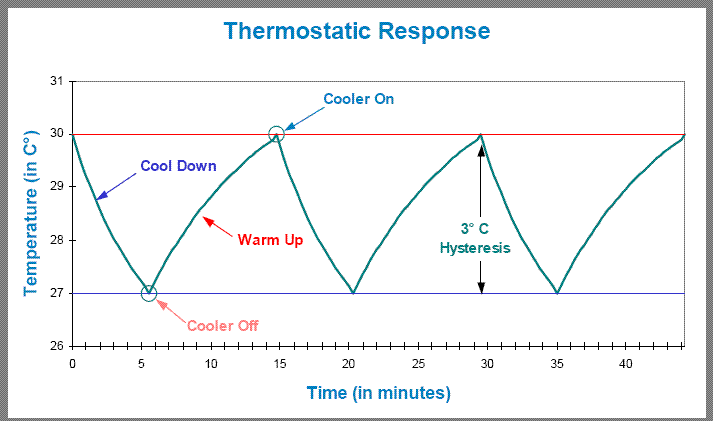

溫度感測開闢的上下限誤差,常見的案例 ±5℃,±2.5℃,±1.5℃。現在以 ±1.5℃溫度感測開闢為例,那麼溫控物件的溫度變化便如下圖所示。

圖上清楚看到,溫度在27℃至30℃之間不停的切換。這就是所謂的冷熱交替(Thermal Cycling)。這對致冷晶片是很大的殺傷力。

致冷晶片的兩面是陶瓷面板。它和印刷電路板相似,表面也有印刷電路。致冷晶粒是用銲錫黏貼在印刷電路上。如果 致冷晶片長期處在冷熱交替(Thermal Cycling)的狀態中,它的印刷電路也會翹起來或脫落。這只是殺傷力之一。冷熱交替其它殺傷力就不在此多作介紹。

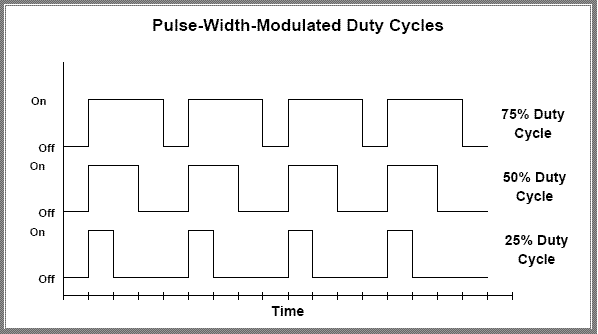

採用P.W.M.(Pulse Width Modulation)溫度控制方式可以克服冷熱交替(Thermal Cycling)的缺點。 它加到致冷晶片的電氣信號是固定頻率的脈波。但是它的任務週期(Duty Cycle)是可變化的。請參考下圖。

(D)介紹P.I.D.溫度控制迴路

P.I.D.自動控制迴路 一直是自動化工業界的最愛。有關 P.I.D.的教材、著作、書刊、論文到處都可找到。真的是既深又廣。

美國原廠為協助初學者能順利進入狀況,準備有關基本參考資料,供初學者閱讀。各位不妨進來看看

本網站的溫控電路套組,P.I.D.設定調整,並非複雜難以搞定。只要依使用操作手冊步驟,很容易又很快就可搞定。
